摩托車防盜報警器接線圖

日期：2011-01-16    點擊：19065    查看原圖    全部展開

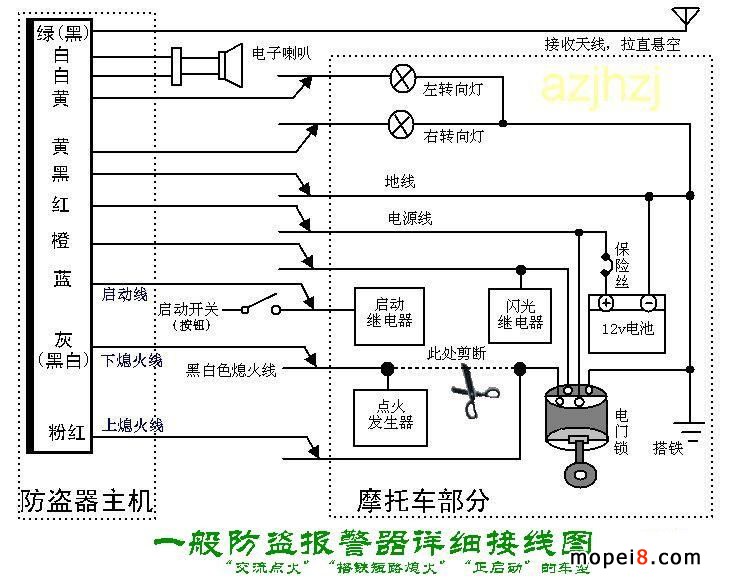

一般防盜報警器詳細接線圖，此圖適用于“交流點火”、“搭鐵短路熄火”、“正啟動”的車型









圖庫說明
摩托車防盜器電路圖、摩托車防盜器接線圖

摩托車防盜報警器主機的輸出線詳解,請參考：
http://m.fkmi14.com/news/weixiu/1/news410.html
