一、摩托車用啟動繼電器功能簡介：

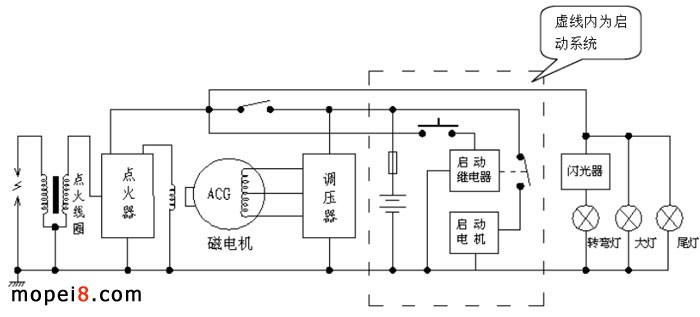

1、摩托車電氣系統簡介：點火系統、照明系統、信號系統、啟動系統
2、啟動系統的組成：
啟動系統：由磁電機、蓄電池、啟動繼電器、啟動電機、啟動按鈕等組成。
3、啟動繼電器的作用：
啟動繼電器是啟動系統組成部件之一，在成車上主要作用為小電流控制大電流方式啟動馬達轉動，從而帶動發電機內部磁電機轉子轉動，給點火器輸入點火脈沖信號，使點火器產生電火花，點燃汽缸內的混合燃?xì)獠⒆龉�。�?yōu)點：采用電啟動系統（蓄電池、啟動繼電器、啟動馬達）取代了原始的腳啟動方式，省力，容易操作簡便。
二、摩托車用啟動繼電器結構、分類；

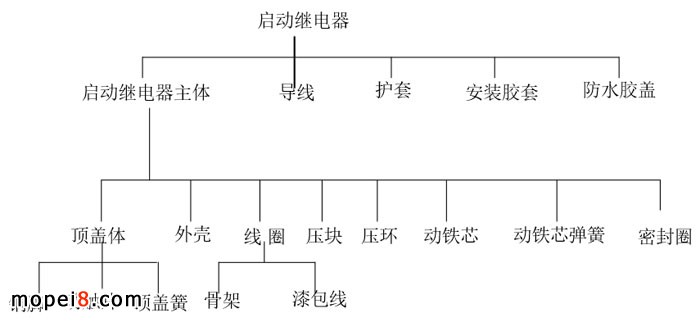

1、啟動繼電器基本結構
2、啟動繼電器分類：
a、按繼電器外形分類:
圓形和方形；

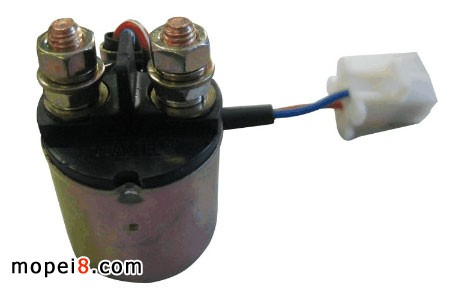

（1）、圓形繼電器采用普通金屬外殼
（2）、方形繼電器采用塑料外殼，全密封、防水結構；
b、按繼電器動鐵芯的結構分類：分體式和連體式；

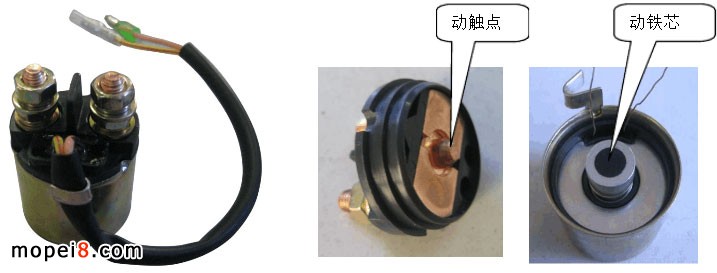

（1）、分體式：動鐵芯與動觸點分開了的見下圖；

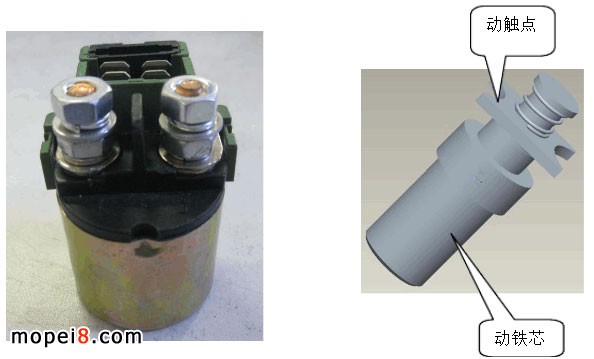

（2 ）、 連體式：動鐵芯與動觸點連接在一起，見下圖；
c、按繼電器觸點負載能力分類：小排量和大排量；

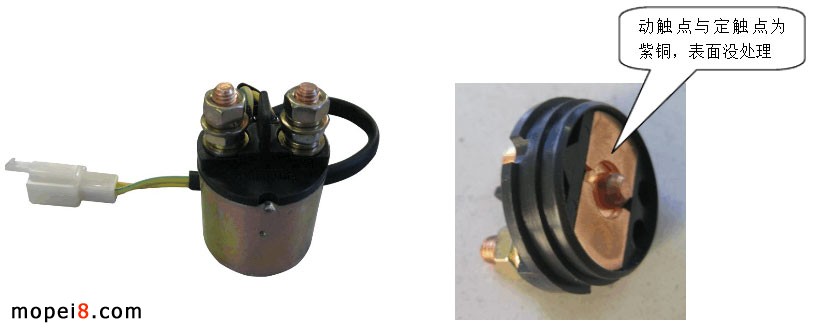

（1 ） 、小排量為250CC（包含250CC）以下排量的見下圖；

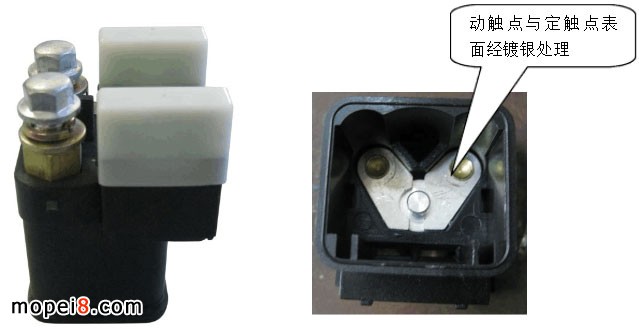

（2）、大排量為250CC以上排量的見下圖；
d、按繼電器附加功能分類：帶保險片和不帶保險片

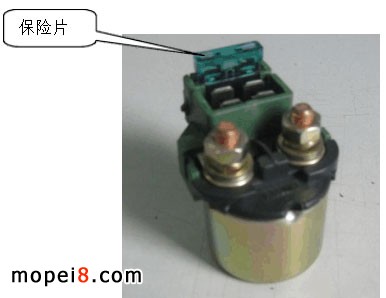

（1）、帶保險片：
作用：將成車主電源經保險片到成車用電器；

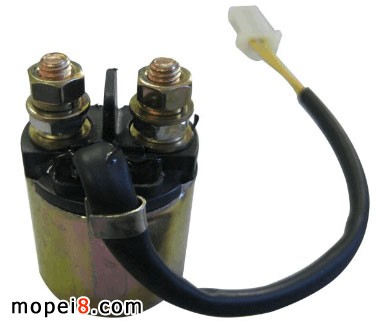

（2）、不帶保險片：
